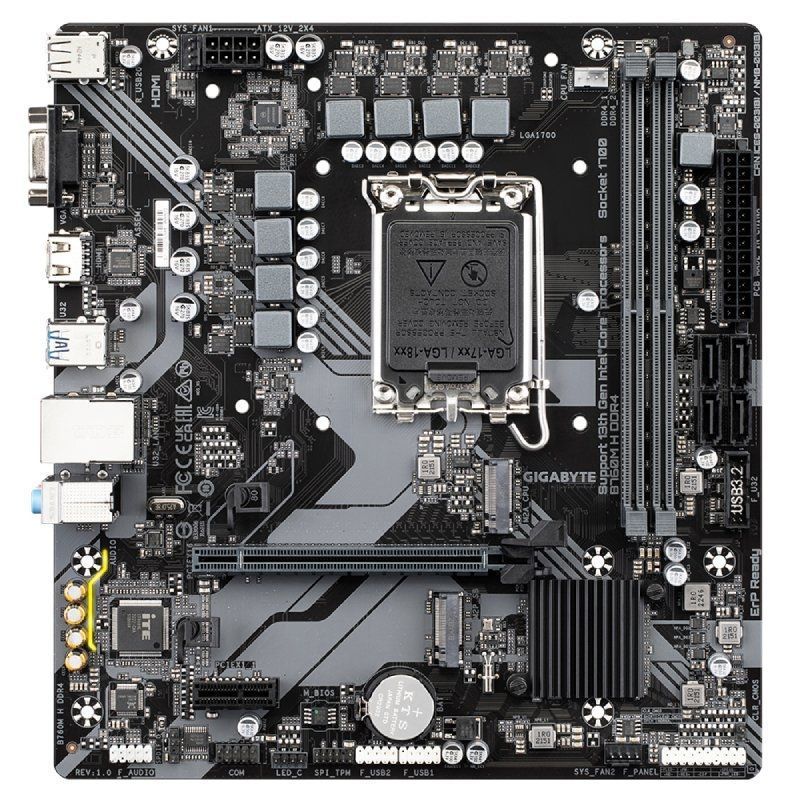

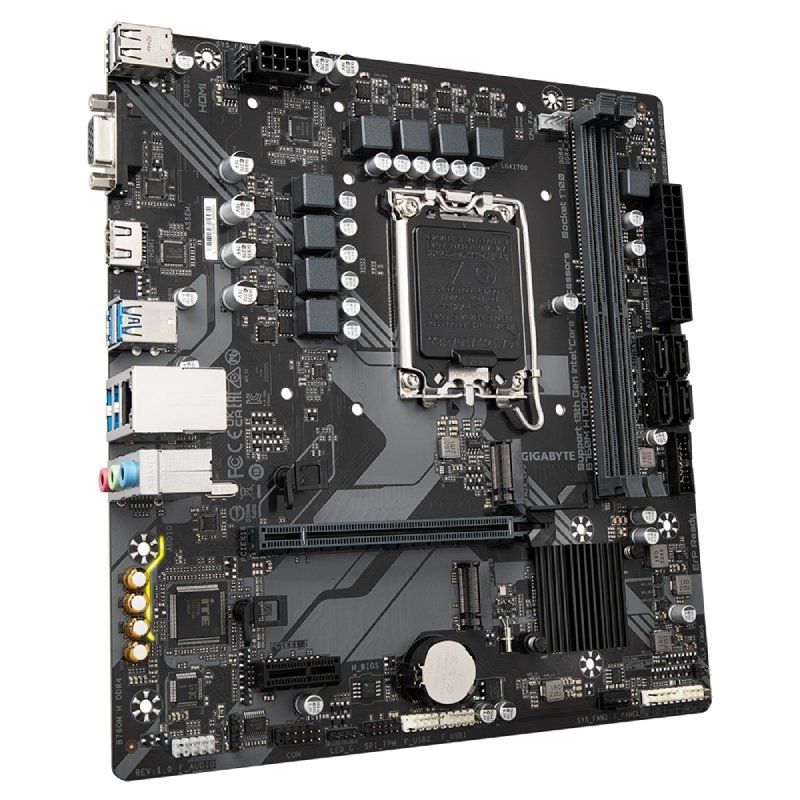

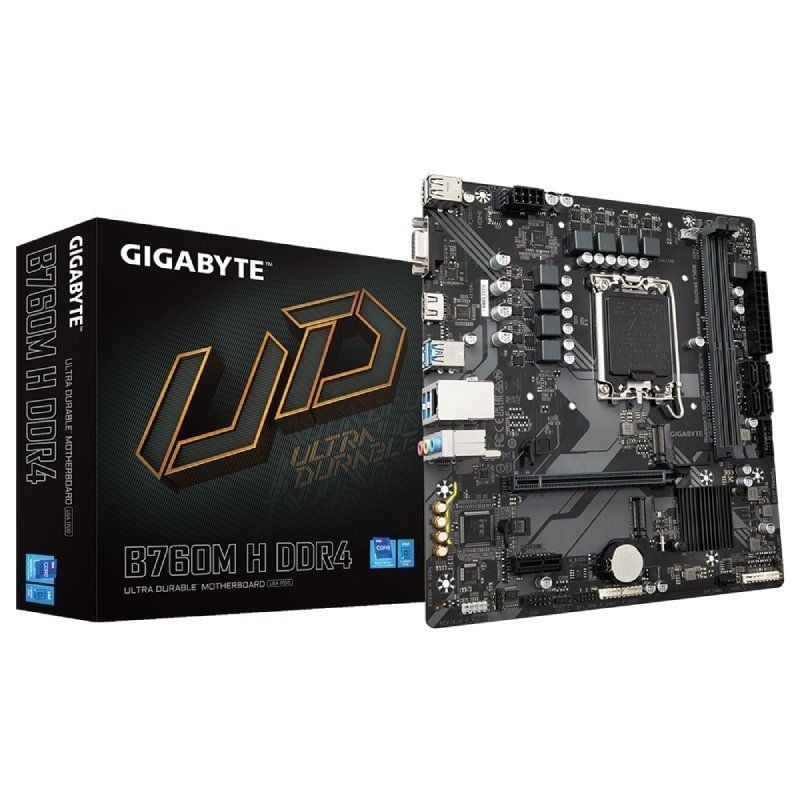

Placa Base Gigabyte B760M H DDR4 Socket 1700/ DDR4/ PCIe 4.0/ Micro ATX

Diseño VRM digital híbrido

Diseño VRM digital híbrido de 6+1+1 fases

• MOSFET de 6+1+1 fases con RDS bajo (activado)
• Choque y condensadores premium para mejorar la respuesta transitoria y minimizar la oscilación

Diseño PCIe 4.0

Las placas base GIGABYTE B760 están listas para funcionar con los dispositivos PCIe 4.0 que se espera que experimenten el triple de ancho de banda que los dispositivos PCIe 3.0 actuales. Para alcanzar alta velocidad y mantener una buena integridad de la señal, el departamento de I+D de GIGABYTE utiliza PCB de baja impedancia para proporcionar el máximo rendimiento.

DDR4 XMP

Compatibilidad con DDR4 XMP hasta 5333 MHz y más
GIGABYTE ofrece una plataforma probada y comprobada que garantiza la compatibilidad adecuada con perfiles de hasta 5333MHz y más. Todo lo que los usuarios deben hacer para lograr este aumento de rendimiento es asegurarse de que su módulo de memoria sea compatible con XMP y que la función XMP esté activada y habilitada en su otra placa GIGABYTE.

GIGABYTE PerfDrive

La tecnología PerfDrive integra múltiples configuraciones de BIOS exclusivas de GIGABYTE para permitir a los usuarios equilibrar fácilmente diferentes niveles de rendimiento, consumo de energía y temperatura según sus necesidades cuando utilizan procesadores Intel® Core™ de 13.ª generación.

Smart Fan 6

Smart Fan 6 contiene varias características de enfriamiento únicas que garantizan que la PC para juegos mantenga su rendimiento mientras se mantiene fresca y silenciosa. Múltiples cabezales de ventilador pueden admitir ventiladores y bombas PWM/DC, y los usuarios pueden definir fácilmente cada curva de ventilador en función de diferentes sensores de temperatura en todos los ámbitos a través de una interfaz de usuario intuitiva.

LAN GbE

GbE LAN presenta una aplicación de administración del ancho de banda de la red que ayuda a mejorar la latencia de la red y mantener tiempos de ping bajos para ofrecer una mejor capacidad de respuesta en entornos LAN abarrotados.

Condensadores de audio de alta gama

Las placas base GIGABYTE utilizan condensadores de audio de alta gama. Estos condensadores de alta calidad ayudan a ofrecer audio de alta resolución y alta fidelidad para proporcionar los efectos de sonido más realistas a los jugadores.

Protector de ruido de audio

Las placas base GIGABYTE cuentan con una protección contra ruido de audio que esencialmente separa los sensibles componentes de audio analógico de la placa de la posible contaminación acústica a nivel de PCB.

UEFI BIOS

Interfaz de usuario amigable
El MODO FÁCIL muestra información importante del hardware en una página, incluido el reloj de la CPU, la memoria, el almacenamiento y el ventilador.

Mis favoritos
Agregue elementos de uso constante al menú de favoritos para un acceso rápido.

Información de almacenamiento
Muestra todo tipo de información de almacenamiento, incluidas las interfaces SATA, PCIE y M.2.

Registro de cambios
Enumere todos los cambios antes de guardar y salir del BIOS. Revise rápidamente la modificación general de la configuración.

Curva de línea de carga intuitiva
Muestre claramente cada configuración de calibración de línea de carga en un gráfico de curva intuitivo.

Especificaciones

Plataforma

Zócalo: LGA1700

Chipset: Intel B760 Express

Procesadores compatibles: Intel Core, Pentium Gold y Celeron (12ª y 13ª generación)

Memoria

Tipo: DDR4

Capacidad máxima: 64 GB

Ranuras: 2 x DIMM

Velocidades: 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s

Arquitectura: Dual Channel

Compatibilidad: ECC (modo no ECC) y No-ECC

Soporte XMP: Sí

Gráficos

Gráficos integrados: Intel HD Graphics (según CPU)

Salidas de vídeo:

- 1 x HDMI (hasta 4096 x 2160 @ 60 Hz)

- 1 x D-Sub (hasta 1920 x 1200 @ 60 Hz)

Audio

Chip: Realtek HD Audio

Canales: 2 / 4 / 5.1 / 7.1

Salida digital: S/PDIF

Red

LAN: Realtek Gigabit Ethernet (1 Gbps)

Expansión

1 x PCIe 4.0 x16

1 x PCIe 3.0 x1

Almacenamiento

2 x M.2 (PCIe 4.0 x4/x2, tipo 2280)

4 x SATA 6 Gb/s

Soporte RAID: 0, 1, 5, 10

USB

Total USB 3.2 Gen 1: 6 (4 traseros + 2 internos)

Total USB 2.0: 6 (2 traseros + 4 internos)

Panel trasero

4 x USB 3.2 Gen 1

2 x USB 2.0

1 x HDMI

1 x D-Sub

1 x RJ-45

3 x conectores de audio

Conectores internos

1 x ATX 24 pines

1 x CPU 8 pines

1 x ventilador CPU

2 x ventiladores sistema

2 x M.2

4 x SATA

Headers USB, audio frontal, TPM, RGB, S/PDIF, COM, panel frontal

Monitorización

Detección de voltaje, temperatura y velocidad de ventiladores

Control de ventiladores y flujo de refrigeración líquida

Software y BIOS

BIOS: UEFI AMI (128 Mbit)

Funciones: Q-Flash, GIGABYTE Control Center

Sistema operativo

Compatible con Windows 11 / Windows 10 (64 bits)

Formato

Micro ATX

Dimensiones: 23.0 x 21.5 cm

- Fabricante de procesador: Intel
- Socket de procesador: LGA 1700
- Procesador compatible: Intel® Celeron®, Intel® Pentium® Gold
- Máx.número de procesador SMP: 1
- Sockets de procesador soportados: LGA 1700
- Velocidad del reloj de memoria máxima admitida: 3200 MHz
- tipos de memoria compatibles: DDR4-SDRAM
- Número de ranuras de memoria: 2
- Tipo de ranuras de memoria: DIMM
- Memoria interna máxima: 64 GB
- Canales de memoria: Doble canal
- Velocidades de reloj de memoria soportadas: 2133,2400,2666,2933,3000,3200 MHz
- No ECC: Si
- Ethernet: Si
- Tipo de interfaz ethernet: Gigabit Ethernet
- Wifi: No
- USB 2.0, conectores: 2
- Conectores USB 3.2 Gen 1 (3.1 Gen 1): 1
- Número de conectores SATA III: 4
- Conector de audio en panel frontal: Si
- Conector de potencia ATX (24 pines): Si
- Conector de ventilador CPU: Si
- Conector de panel delantero: Si
- Conector de energía EPS (8-pin): Si
- Conector para tiras LED RGB: Si
- Conector TPM: Si
- Cabecera de puerto serie: 1
- USB 2.0: 2
- USB 3.2 Gen 1 (3.1 Gen 1): 4
- Pertos Ethernet LAN (RJ-45): 1
- Puertos VGA (D-Sub): 1
- Puertos HDMI: 1
- Versión HDMI: 1.4
- DisplayPort: 1
- Versión de DisplayPort: 1.4
- Compatibilidad con RAID: Si
- Interfaces de disco de almacenamiento soportados: M.2, SATA III
- Niveles RAID: 0, 1, 5, 10
- Ranuras PCI Express x16 (Gen 4.x): 1
- Número de ranuras M.2 (M): 2
- Tipos de BIOS: UEFI AMI
- BIOS, tamaño de memoria: 128 MB/s
- Versión ACPI: 5.0
- Jumper Clear CMOS: Si
- Versión de BIOS de administración del sistema (SMBIOS): 2.7
- Versión de la interfaz de administración de escritorio (DMI): 2.7
- Familia del chipset: Intel
- Chipset: B760
- Factor de forma: Micro ATX
- Canales de salida de audio: 7.1 canales
- Chip de sonido: Realtek ALC897
- Alimentación: ATX
- Componente para: PC
- Sistema operativo Windows soportado: Windows 10, Windows 11
- Ancho: 230 mm
- Profundidad: 215 mm
